中开泵配件

叶轮

产品分类: 中开泵配件

产品名称:叶轮

流量范围:

扬程范围:

输送温度:

吸入压力:

密封形式:

密封材质:

13808468195

产品概述:

水泵叶轮概述,叶轮形状分类,叶轮生产厂家,

不同的水泵,它的叶轮和结构都不一样。材质也不一样。

这里列出的水泵叶轮只是水泵系列中的一部分,不同的厂家有不同的尺寸,大小材质都不相同,要根据您的水泵型号,来咨询水泵配件,加我的微信,把水泵型号厂家发给我,我将会为您服务

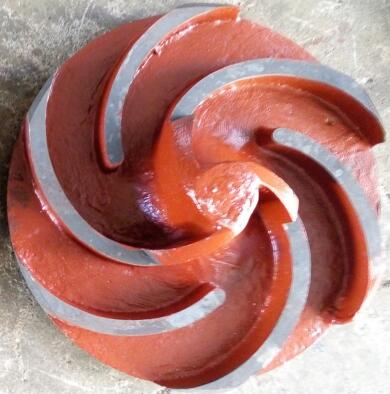

叶轮(图1)

叶轮(图1)叶轮(图2)叶轮(图3)叶轮(图4)叶轮(图5)叶轮(图6)叶轮(图7)叶轮(图8)叶轮(图9)叶轮(图10)叶轮(图11)叶轮(图12)叶轮(图13)叶轮(图14)


水泵叶轮概述:

        水泵叶轮既指装有动叶的轮盘,是冲动式汽轮机转子的组成部分。又指轮盘与安装其上的转动叶片的总称。

  二、水泵叶轮定义:

        GB/T7021-1986《离心泵名词术语》

        (离心泵的)叶轮——把能量传给液体的具有叶片的旋转体。

HG/T3186-1987《化工用离心式压缩机名词术语》

        (离心式压缩机)叶轮——是中作功的元件,它由叶片、轮盘、轮盖等零件所构成;气体在其流道中获得能量。

        GB/T3858-1993《液力传动术语》

        (液力偶合器)叶轮——具有列或多列叶片的工作轮。分离心叶轮、向心叶轮、轴流叶轮。

(        轴流式压缩机)叶轮——由动叶栅和轮盘组成的组合件,是转子的主要部分。它是轴流式压缩机中唯向气体传递能量的部件。

        HG/T3160-1987《搅拌设备名词术语》

        搅拌设备(叶轮)——现用,搅拌器。不再使用叶轮,搅拌轮。

        三、水泵叶轮分类:

        离心泵叶轮主要有以下4种形式,(a)闭式;(b)前半开式;(c)后半开式;(d)开式 1—叶轮;2—后盖板;3—轮毂;4—前盖板;5—叶轮密封环;6—加强筋

        1、闭式叶轮

        由叶片与前、后盖板组成。闭式叶轮的效率较高,制造难度较大,在离心泵中应用多。适于输送清水,溶液等黏度较小的不含颗粒的清洁液体。

        2、半开式叶轮

        般有两种结构:其为前半开式,由后盖板与叶片组成,此结构叶轮效率较低,为提高效率需配用可调间隙的密封环;另种为后半开式,由前盖板与叶片组成,由于可应用与闭式叶轮相同的密封环,效率与闭式叶轮基本相同,且叶片除输送液体外,还具有(背叶片或副叶轮的)密封作用。半开式叶轮适于输送含有固体颗粒、纤维等悬浮物的液体。半开式叶轮制造难度较小,成本较低,且适应性强,在炼油化工用离心泵中应用逐渐增多,并用于输送清水和近似清水的液体。

        3、开式叶轮

        只有叶片及叶片加强筋,无前后盖板的叶轮(开式叶轮叶片数较少2-5 片 )。叶轮效率低,应用较少,主要用于输送黏度较高的液体,以及浆状液体。

        离心泵叶轮的叶片般为后弯式叶片。叶片有圆柱形和扭曲形两种,应用扭曲叶片可减少叶片的负荷,并可改善离心泵的吸入性能,提高抗汽蚀能力,但制造难度较大,造价较高。

        炼油化工用离心泵要求叶轮为铸造或全焊缝焊接的整体叶轮。焊接叶轮发展起来,多用于铸造性能差的金属材料(如铁及其合金)制造的化工用特种离心泵。焊接叶轮的几何精度和表面光洁度均于铸造叶轮,有利于提高离心泵的效率。

        四、水泵叶轮形状分类

        1、离心式叶轮类

        离心通风机叶轮的叶片形状有单板型、圆弧型和机翼型等几种。机翼型叶片具有良好的空气动力学特性,效率高、强度好、刚度大。其缺点是,制造工艺复杂,并且当输送含尘浓度高的气体时,叶片容易磨损,叶片磨穿后,杂质进入叶片内部,使叶轮失去平衡而产生振动。平板型直叶片制造简单,但流动特性较差,而平板曲线后向叶片与翼型叶片相比,除高效率点附近效率低些外,其它工况点的效率是相当接近的。

        2、前向叶轮类

        前向叶轮般都采用圆弧型叶片,后向叶轮中,大型风机多采用翼型叶片,对于除尘效率较低的燃煤锅炉引风机可采用圆弧型或平板型叶片。采用平板型叶片的离心风机较多。


型号参数:

群发询价:

订货时请说明水泵型号,不同的型号性能结构不同。
