单级双吸中开泵

SA型泵系单级双吸水平中开式离心泵

产品分类: 单级双吸中开泵

产品名称:SA型泵系单级双吸水平中开式离心泵

流量范围:72~10000m3/h

扬程范围:9~110m

输送温度:-20-80℃

吸入压力:小于0.6MPa

密封形式:默认值是填料密封,可以定制机械密封,

密封材质:HT200、HT250、QT600、ZG450、304、316、316L、317L

13808468195

产品概述:

概述:

  SA型泵系单级、双吸水平中开式离心泵,适应于工厂、城市、矿山、电站、农田、水利工程等领域。用输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体,被输送的介质温度为0℃~80℃。允许最大进口压力0.6Mpa。


参数范围:

  流量Q   72~10000m3/h      扬程H  9~110m


型号说明:

  如:10SA-6JA

  10——吸入口径被25除(即吸入口径为250mm)

  SA——单级双吸水平中开式离心泵

  6——比转数被10除化整的约数

  J——表示额定转速变化

  A——表示叶轮外径第一次变化,A、B、C……依次类推

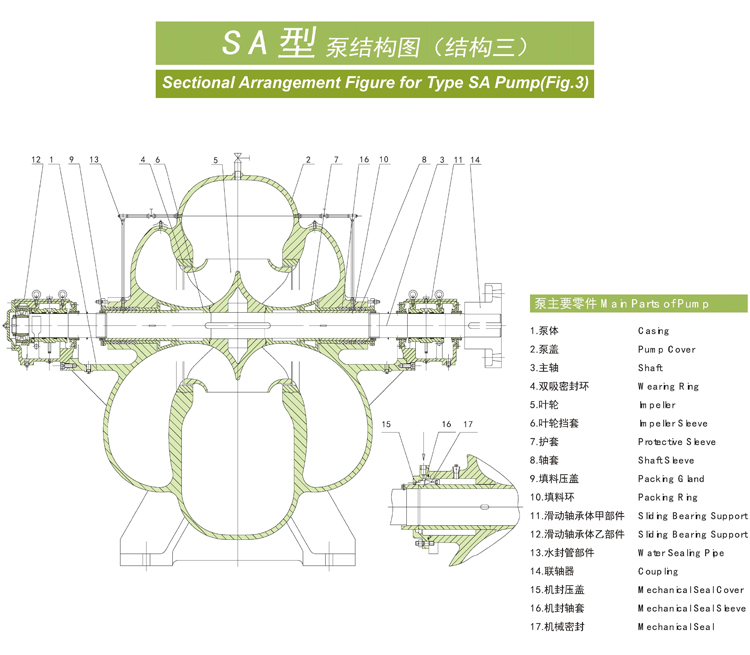

结构说明

  1、SA型泵的吸入口和排出口均铸在泵体上,成水平方向,与轴线垂直。泵体与泵盖水平分开,以便揭盖检查内部零件时,不必拆卸管路及电动机。从转动一端看,泵轴均为逆时针方向旋转。

  2、本型泵的主要结构除轴承部件和轴套有几种不同结构外,其他部分大体相同。

  轴承结构:有的泵用球轴承,用油杯注油润滑或用油环溅油润滑;有的泵用镶有合金轴瓦的套筒轴承,一端加装单列向心球轴承。双吸泵的轴向力基本上是平衡的,部分末平衡的轴向力,由单列向心球轴承承受之。

  轴套结构:有的泵的轴套带有螺纹,兼作螺母以固定叶轮;有的泵每端用两个轴套,其中一个带有螺纹;有的泵除轴套外,另用轴套螺母,以固定轴套和叶轮。

  3、本型泵主要零件有:泵体和泵盖、叶轮、轴、密封环、轴套、轴承体、轴承、填料套和填料环等。

  除了轴用优质碳素钢,螺栓、螺钉、螺母,键等零件用钢材制成外,泵的其他零件大部分都用铸铁制成。

  泵的叶轮、密封环和位于填料部分的轴套,均为易损件,磨损后可用备件更换。

  轴承部分如装有油杯,用钙基油润滑,凡用油环溅油润滑的轴承,用2号或3号锭子油润滑。

  4、填料密封由填料套、填料环、填料和填料压盖等组成。填料室铸在泵体和泵盖上。填料的松紧程度必须适当,以液体能一滴滴渗出为宜,太紧则轴套易发热;太松则液体流失多,都会降低泵的效率。

SA型泵系单级双吸水平中开式离心泵(图1)

型号参数:

SA型泵系单级双吸水平中开式离心泵(图1)

SA型泵系单级双吸水平中开式离心泵(图2)

SA型泵系单级双吸水平中开式离心泵(图3)

SA型泵系单级双吸水平中开式离心泵(图4)

SA型泵系单级双吸水平中开式离心泵(图5)

SA型泵系单级双吸水平中开式离心泵(图6)


群发询价:

概述:

  SA型泵系单级、双吸水平中开式离心泵,适应于工厂、城市、矿山、电站、农田、水利工程等领域。用输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体,被输送的介质温度为0℃~80℃。允许最大进口压力0.6Mpa。


参数范围:

  流量Q   72~10000m3/h      扬程H  9~110m


型号说明:

  如:10SA-6JA

  10——吸入口径被25除(即吸入口径为250mm)

  SA——单级双吸水平中开式离心泵

  6——比转数被10除化整的约数

  J——表示额定转速变化

  A——表示叶轮外径第一次变化,A、B、C……依次类推


结构说明

  1、SA型泵的吸入口和排出口均铸在泵体上,成水平方向,与轴线垂直。泵体与泵盖水平分开,以便揭盖检查内部零件时,不必拆卸管路及电动机。从转动一端看,泵轴均为逆时针方向旋转。

  2、本型泵的主要结构除轴承部件和轴套有几种不同结构外,其他部分大体相同。

  轴承结构:有的泵用球轴承,用油杯注油润滑或用油环溅油润滑;有的泵用镶有合金轴瓦的套筒轴承,一端加装单列向心球轴承。双吸泵的轴向力基本上是平衡的,部分末平衡的轴向力,由单列向心球轴承承受之。

  轴套结构:有的泵的轴套带有螺纹,兼作螺母以固定叶轮;有的泵每端用两个轴套,其中一个带有螺纹;有的泵除轴套外,另用轴套螺母,以固定轴套和叶轮。

  3、本型泵主要零件有:泵体和泵盖、叶轮、轴、密封环、轴套、轴承体、轴承、填料套和填料环等。

  除了轴用优质碳素钢,螺栓、螺钉、螺母,键等零件用钢材制成外,泵的其他零件大部分都用铸铁制成。

  泵的叶轮、密封环和位于填料部分的轴套,均为易损件,磨损后可用备件更换。

  轴承部分如装有油杯,用钙基油润滑,凡用油环溅油润滑的轴承,用2号或3号锭子油润滑。

  4、填料密封由填料套、填料环、填料和填料压盖等组成。填料室铸在泵体和泵盖上。填料的松紧程度必须适当,以液体能一滴滴渗出为宜,太紧则轴套易发热;太松则液体流失多,都会降低泵的效率。
