自吸泵

ZX型自吸离心泵

产品分类: 自吸泵

产品名称:ZX型自吸离心泵

流量范围:Q=5~800m3/h

扬程范围:14~80m

输送温度:-20-80℃

吸入压力:允许进口压力0.3MPa.

密封形式:默认值是填料密封,可以定制机械密封,

密封材质:叶轮材质ht250,不锈钢304,不锈钢316,铜;轴材质默认45钢,可以定制不锈钢,其它配件铸铁

13808468195

产品概述:

ZX型自吸离心泵概述

ZX型自吸清水泵为自吸式清水离心泵本公司生产的ZX系列自吸泵是根据国内外有关技术资料经吸收,消化,改进后研制而成的节能泵类产品,该泵属自吸式离心泵,它具有结构紧凑,操作方便,运行方便,维护容易,效率高,寿命长,并有较强的自吸能力等优点。管路中不需要安装底阀,工作前只需保证泵体内储有定量引流液即可,因此简化了管路系统,又改善了劳动条件。材质有铸铁、不锈钢。

ZX型自吸清水离心泵产品用途

1、适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。

2、适用于请水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100厘 ,含固量可达30%以下)。

3、装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农场、苗圃、果园、茶园的良好机具。

4、可在任何型号、规格的压滤机配套使用,将浆料送给滤机进行压滤的理想配套泵种。

ZX型自吸离心泵型号意义

例如:65ZXL30-15PB

65-进口直径(mm)

ZX-自吸式清水离心泵

30-额定流量(m3/h)

15-额定扬程(m)

P-材质为不锈钢(304、305、306、307、316、316L)

B-配防爆电机

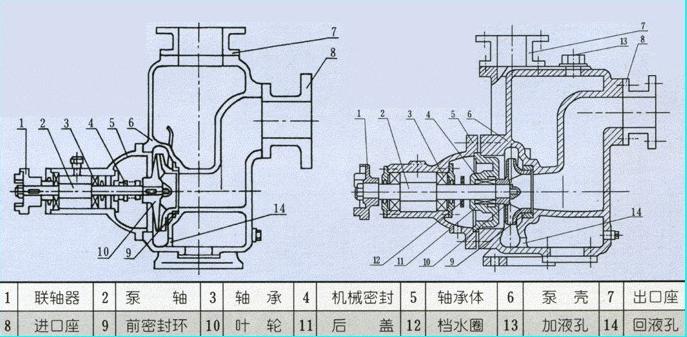

ZX型自吸离心泵(图1)

ZX型自吸离心泵(图2)


型号参数:

ZX型清水自吸离心泵型号参数
型号流量扬程功率转速效率汽蚀余量自吸高度自吸时间重量
(m3/h)(m)(kw)(r/min)(%)(m)(m)(min/5m)(kg)
25ZX8-158152.229004525.53100
32ZX5-205202.22900452.55.53100
32ZX10-2010202.22900452.55.53100
32ZX9-3093032900482.55.53120
40ZX10-2010202.22900452.55.53100
40ZX20-1520152.22900452.55.53100
40ZX15-30153032900482.55.53120
50ZX10-2010202.22900452.55.53100
50ZX20-1220122.22900452.55.53100
50ZX15-30153032900482.55.53120
50ZX20-3520355.52900482.55.53150
65ZX30-18301841450452.55.53200
65ZX25-3025305.529005035.53200
65ZX25-4025407.529005035.52200
65ZX40-2540257.529005035.52200
65ZX65-2565251129005235.52240
80ZX40-1640164145050353240
80ZX40-2540257.529005035.52200
80ZX25-4025407.529005035.52200
80ZX65-2565251129005235.52240
80ZX80-3580351529004535.53285
80ZX50-60506022290055353340
100ZX100-15100157.514505045.53300
100ZX80-2080207.514505345.53300
100ZX100-20100201114505345.53340
100ZX100-30100302229005345.52510
125ZX120-2012020151450554.55.52500
150ZX180-14180141514506055.53.5500
150ZX180-201802022145060553570
150ZX180-301803037145065553680
150ZX180-381803855145045563.5800
200ZX280-142801422145065553700
200ZX280-28280285514505545.23940
250ZX420-20420205514506164.52.51150
300ZX800-14800145514506564.52.51400


群发询价:

ZX型自吸离心泵启动前的准备与运行

1.检查泵底座、联轴器、轴承等连接部位的紧固件有否松动?如有松动应固紧。

2.用手转动联轴器是否有卡带或异声等现象?

3.打开泵上方的加水阀门,加入储液不少于泵体容积的三分之二,关闭阀门。以后开机不需再灌引用水。

4.接上电机试转一下,从电机端看,为顺时针转向。(严禁反转)

5.开机工作,观察泵运行是否正常?若有异常现象,应找出原因,加以排除。


推荐品牌:

常见故障原因解决方法

    1、启动前注入泵内的谁不够(当使用真空泵时,则抽真空不够)。    1、注水注水淹没叶轮,应充满泵腔。

  2、转向不对。    2、更换电机接线。

    3、底阀为打开或者堵塞。    3、检查底阀,清洗检修或更新。

    4、泵的吸入高度过高。    4、降低泵的安装高度。
水泵不出水    5、进水管或仪表连接漏气。    5、拧紧或者堵塞漏气处。

  6、填料函漏气。    6、检查轴套及轴套螺母,漏气时应及时加垫。

    7、叶轮流量被堵塞。  7、清洗叶轮。

  8、泵转速不够。    8、检查电机,检修或更新。

    1、水流道被堵塞。    1、依次检查进出水流道是否畅通,排除堵塞物。
流量不足或者不出水    2、叶轮和密封环之间的间隙泄露太大。    2、检修或更换叶轮和密封环。

    3、转速未达到规定值。    3、检查电压是否过低,检查电机是否损坏,检修电机和调整电压。

    1、填料压得过紧。    1、调松填料。
水泵消耗功率过大,电机电流超过额定值    2、泵的转子与定子摩擦。    2、检查转子与定子摩擦部位。
  3、流量超过了使用范围。    3、在规定的流量范围内使用水泵。
  4、平横盘和平衡环摩擦。    4、检查平衡盘的端面跳动,摩擦太大应更换。
  5、水泵内间隙过大,泵效率降低。    5、解体检查,更换已磨损件。

    1、发生了汽蚀。    1、降低水泵安装高度,简化进水管路,减少管路损失。

    2、机件松动或脱落。    2、停机检查,紧固零件。

  3、转子不平衡。    3、转子做平衡试验,车削不平衡重量。
水泵响声异常和振动  4、轴弯曲。  4、调直主轴。

    5、泵轴与电机轴不同心。    5、调整机组,使之同心。

  6、基础薄弱。  6、加固基础。

  7、轴承磨损。  7、更换轴承。

    8、水泵间隙过大。    8、解体检查,更换已磨损件。

    1、润滑不良。    1、加油(检查油环,使之旋转)。

  2、轴弯曲。  2、调直主轴。
轴承过热  3、轴承损坏。  3、更换轴承。

    4、泵轴与电机轴不同心。    4、调整机组,使之同心。

    5、冷却水不足或断水。    5、检查冷却水情况。


立即询价:

ZX型自吸离心泵(图1)

泵的拆卸


1、切断电源,拆除导线。


2、松开水泵支架与泵座结合体之间的链接螺丝。


3、将电机联通泵支架整体提升,移至别处将其轻轻平放于地面或悬空。


4、将吸叶轮吸口处的轴端紧定螺丝松开并取出压板,除去吸液轮与水泵轴接合处的焊点。


5、将吸液轮旋下,并去除点焊处的多余焊点。


6、松开密封盖板与密封室的链接螺丝。


7、松开液轮锁紧螺母及密封装置。


8、松开泵支架与电机之间的链接螺丝。(说明:如果不是确认电机前端轴承损坏,一般情况下无需拆解。)


9、松开泵轴紧定螺钉,将水泵轴取下。
